Combined MV Voltage Transformer Low Temperature Rise Medium Voltage Transformer

Brand Name : Chuangyin

Model Number : JLSZW6-12

Certification : KEMA,CE,TUV,SGS

Place of Origin : Shenzhen

MOQ : 1set

Price : Negotiable

Payment Terms : L/C, T/T, D/A, D/P, Western Union, MoneyGram

Supply Ability : 36,000,00pcs per year

Packaging Details : Plywood

Installation site : Outdoor

Rated freequency : 50/60hz

Standard : IEC60044-1&2 IEC61869-1&2&3

Certificate : KEMA,CE,TUV,SGS

Contact Now

12kv Outdoor Three-Phrase Epoxy Resin Type

1.Product Introduction:

JLSZW6-12 three-phase outdoor epoxy resin casting combined transformer (also called high voltage outdoor powers metering cabinet), is made up of two current transformers and two potential transformers; is widely used outdoor for measuring current and electric energy in the electric system with the frequency 50Hz or 60 Hz and highest voltage for equipment 12kV. The product has the feature of high precision, low temperature rise, fireproofing, explosion protection, electricity theft prevention and good dynamic hot stability etc.

2.Technical Data:

1 Installation site: Outdoor

2 Rated Frequency: 50/60hz

3 Burden Power Factor : cosθ=0.8(lagging)

4 Technical Standard Accords with IEC60044-1&2 IEC61869-1&2&3

3.Specificaton

Voltage Transformer

Rated voltage ratio (kV) Accuracy class Rated output( VA) Max output( VA) Rated Insulation level(kV)

11/0.1

11/0.11

0.2 or 0.5 15 or 25 300 12/28/75kV

Current transformer

Rated current ratio(A) Accuracy class Rated output( VA) Rated short-time thermal current (Ith) Rated dynamic current Rated Insulation level (kV)
5~300/5 0.2 or 0.2S 7.5 or 15 100 Ith 2.5 Ith 12/28/75kV

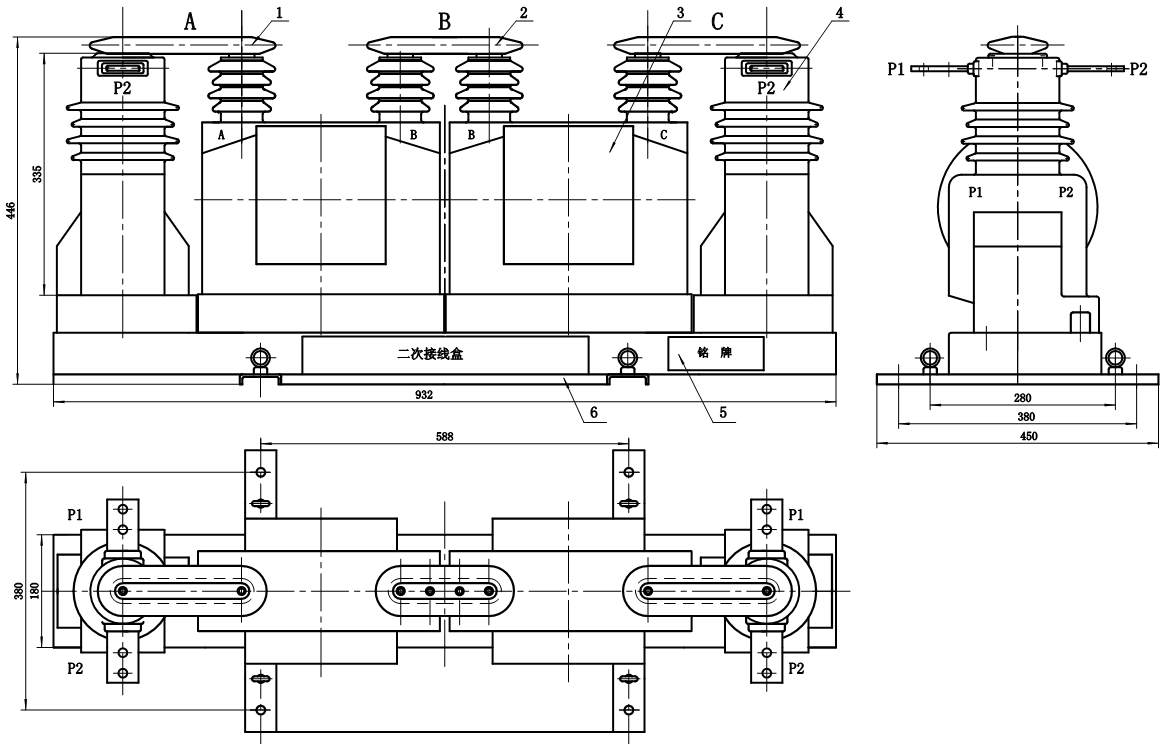

4.Outline Drawing

Combined MV Voltage Transformer Low Temperature Rise Medium Voltage Transformer

Combined MV Voltage Transformer Low Temperature Rise Medium Voltage Transformer

5.Photos
